PV Dam Kliplokları: Profilə uyğunlaşdırın, Düzgün quraşdırın

Honor Energy, ixtisaslaşan peşəkar təchizatçıPV montaj sistemi aksesuarları. Dam klipslərindən tutmuş uyğun relslərə qədər, biz birdəfəlik həllərin tam çeşidini təklif edirik. Kliploklarımız bucaq tipli, dikişli, trapezoidal və ən son inteqrasiya olunmuş dizaynları əhatə edir, bazarda praktiki olaraq bütün əsas profilli polad təbəqələrə uyğundur və qeyri-standart fərdiləşdirmə də mövcuddur. Dəmir yolu tərəfində, müxtəlif yük və aralıq tələblərinə cavab vermək üçün müxtəlif spesifikasiyalarda yüksək möhkəmlikli alüminium relslər və paslanmayan poladdan birləşdiricilər ehtiyatı saxlayırıq. İstər EPC firması, istər quraşdırıcı və ya faktiki olaraq fakturaları ödəyən biri olmağınızdan asılı olmayaraq - Xiamen Honor Energy sizi möhkəm məhsullar və sürətli, əngəlsiz dəstək ilə əhatə edir.

İndi dam klipləri haqqında: onların əsas işi olduqca sadədir - onlar polad damın qaldırılmış silsilələrini dişləyir və bütün PV rels və panel sistemini tuturlar. Gəlin onu bir az parçalayaq.
Birincisi, onlar panelləri yerində möhkəm saxlayırlar. Bütün məqam budur – modullarınızın yağış, külək və ya hər hansı hava şəraiti ilə bağlı qalmasına əmin olun.
İkincisi – və bu, bucaq tipli və dayanan tikişli damlar üçün böyükdür – bu kliploklar bir qazma çuxuruna ehtiyac duymur. Çuxurların olmaması sızmaların olmaması deməkdir. Siz damın orijinal hidroizolyasiyasını toxunulmaz saxlayırsınız, bu, fabrik və ya anbar damları ilə məşğul olduğunuz zaman tam istədiyiniz şeydir. Bu, onları böyük sənaye və ya anbar damları üçün yaxşı uyğunlaşdırır.

Külək müqavimətinin artırılması – Bəzi kliploklar xüsusi olaraq fırtınalarda güclü qaldırıcı qüvvələrə qarşı əlavə tutma gücü təmin edən qaldırma əleyhinə tiplər kimi hazırlanmışdır.

Müxtəlif qabırğa profillərinin yerləşdirilməsi – kliploklar polad təbəqə qabırğalarının dəqiq formasına və ölçüsünə uyğun olaraq xüsusi hazırlana bilər, bu da sıx uyğunluğu təmin edir.
Bundan əlavə, kliploklar tayfuna davamlı sistemlərdə, qar sürüşməsinə qarşı cihazlarda və hətta damlarda dekorativ alüminium panellərin bərkidilməsi üçün də istifadə olunur.

Dam kliploklarının əsas xüsusiyyətləri

Su izolyasiyasında güzəşt yoxdur – Bu, ən böyük satış nöqtəsidir. Heç bir deşik qazılmadığından, orijinal suya davamlı membran toxunulmaz olaraq qalır. Daimi tikişli kliploklar, xüsusən, birbaşa kilidlənmiş kənarları dişləyir və sızma riskini faktiki olaraq aradan qaldırır.



Sürətli quraşdırma – Bir çox komponentlər zavodda əvvəlcədən yığıla bilər; saytda, siz sadəcə onları yerə sıxın və boltlar sıxın. Bu həm vaxta, həm də əməyə qənaət edir.
Yüngül və korroziyaya davamlı – Əksər kliploklar anodlaşdırılmış səthi olan alüminium ərintilərindən (məsələn, 6063-T5 və ya 6005-T5) hazırlanır. Dama bir az əlavə yük əlavə edirlər və 1000 saat və ya daha çox duz püskürtmə sınaqlarından keçirlər.



Lakin onların çatışmazlıqları da var – Nüfuz etməsə də, kliploklar həmişəlik olaraq damla yapışdırılmır. Uzunmüddətli külək, qar və ya seysmik yüklər altında onlar tədricən boşalıb və ya hətta ayrıla bilərlər. Buna görə də müntəzəm yoxlamalar vacibdir.
Yük qabiliyyəti əvvəlcədən yoxlanılmalıdır – Profilli polad damların yükdaşıma qabiliyyəti məhduddur. PV sistemindən əlavə çəki orijinal dizayn yükündən artıq olmamalıdır. Sənaye təcrübəsi yeni yüklər üçün təxminən 0,15 kN/m² təklif edir; reallıqda panellərin və montaj sisteminin ümumi çəkisi adətən kvadrat metrə 20 ilə 35 kq arasında dəyişir. Həmişə orijinal konstruktiv təsvirləri əldə edin və quraşdırmadan əvvəl yük yoxlamasını həyata keçirin.



Dam örtüyünün əsas növləri

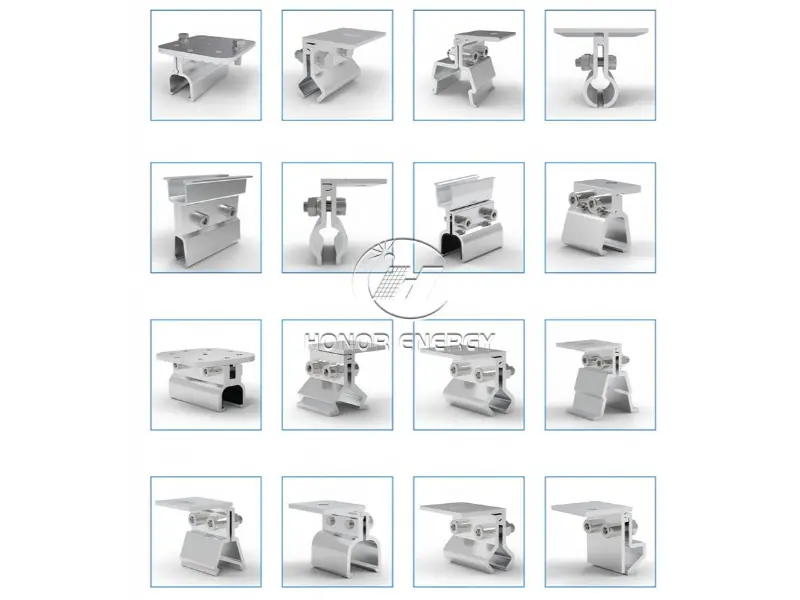

Kliplok seçimi tamamilə polad təbəqənin profilindən asılıdır. Fərqli qabırğa formaları fərqli kliplok dizaynlarını tələb edir.

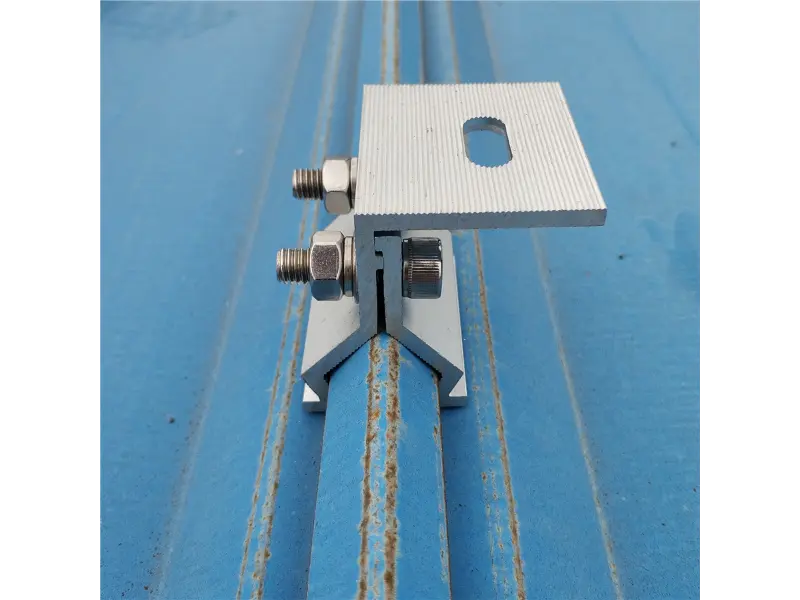

Bucaq tipli kliplər

Uyğun dam profili: Bucaq tipli profilli polad təbəqələr (ümumi modellər: 470, 760, 820 və s.).

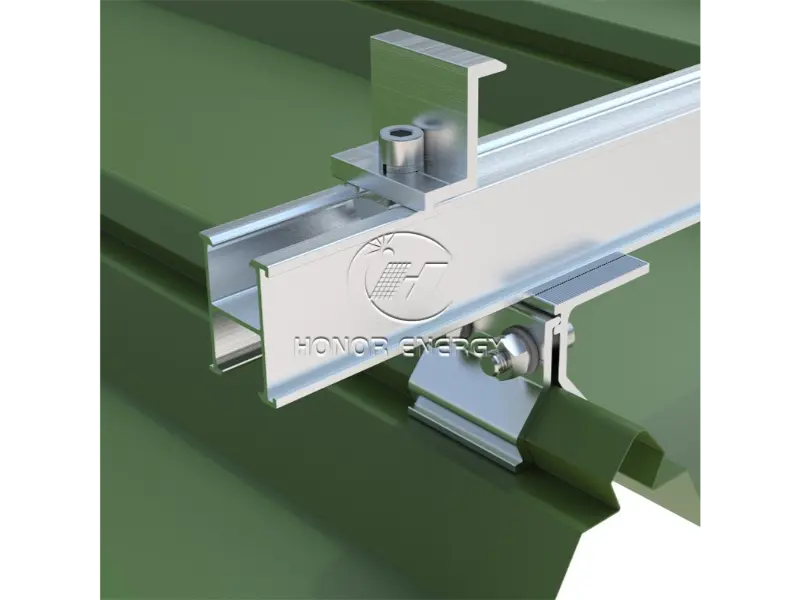

Bucaq tipli vərəqlər bucaqlı qabırğa ilə gəlir – bu, kliplokun tutması üçün mükəmməl formadır. Bizim kliplokların çənələri o qabırğaya dişləmək üçün hazırlanmışdır və ən yaxşısı? Damdan bir dənə də olsun deşik açmırsınız. Quraşdırma sadədir: alüminium kliplokları qabırğanın üzərinə yerləşdirin və boltları sıxın.
Hal-hazırda, relslərin quraşdırılması ehtiyacını tamamilə aradan qaldıran inteqrasiya edilmiş bucaq tipli kliploklar mövcuddur - modullar birbaşa kliploka sabitlənə bilər və quraşdırma vaxtını əhəmiyyətli dərəcədə azaldır.

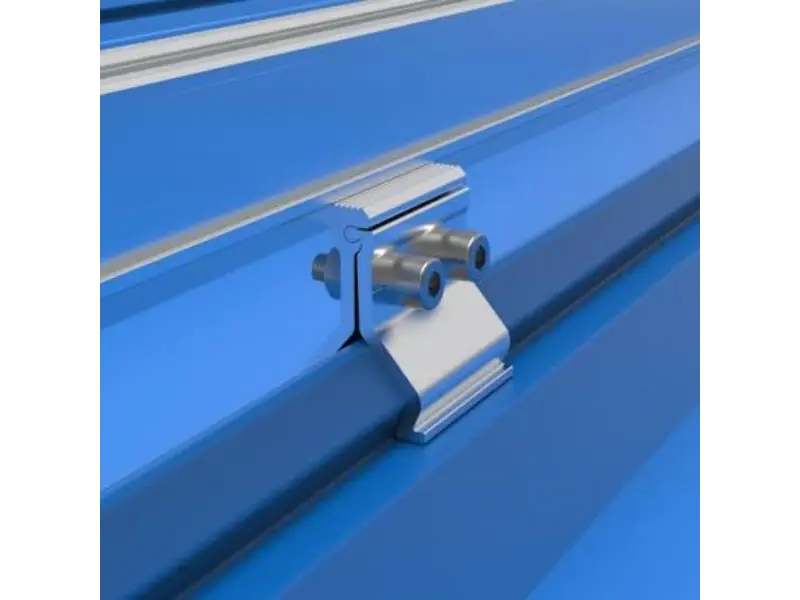

Daimi tikiş klipləri

Uyğun dam profili: Damlı tikişli profilli polad təbəqələr (ümumi modellər: 400, 430 və s.).
Bu təbəqələrin qabırğaları şaquli olaraq qaldırılır və bir-birinə bağlıdır. kliploks sadəcə şaquli tikişə bərkidilir – yenə də heç bir nüfuz tələb olunmur. Hefei BOE yarımkeçirici damüstü PV zavodu kimi real layihələrdə montaj sistemi üçün xüsusi dizaynlı dikişli kliploklardan istifadə edilmişdir.



Trapezoidal (T tipli) kliplər

Uyğun dam profili: Trapezoidal profilli polad təbəqələr.
Trapezoidal təbəqələr sadə, trapezoid formalı qabırğalara malikdir, bucaq və ya dikiş növlərinin mürəkkəb kilidləmə xüsusiyyətlərinə malikdir. Bu qabırğalar etibarlı bir kliplokinq nöqtəsi təmin etmir; buna görə də, hazırkı standart təcrübə polad təbəqəyə nüfuz edən və altındakı çubuqlara lövbər salan özünü vuran vintlərdən istifadə etməkdir.
Mənfi tərəfi göz qabağındadır - qazma suya davamlı təbəqəni deşərək potensial sızma yolu yaradır. Trapezoidal damlar üçün əlavə hidroizolyasiya tədbirləri vacibdir: kliplok və polad təbəqə arasında EPDM rezin yastiqciqlar quraşdırın və hər bir vida çuxurunun ətrafına hava şəraitinə davamlı struktur silikon mastik tətbiq edin (bu, 10 ildən çox davam edə bilər). 2023-cü ildə Nantongda tayfun 12 PV layihəsini alt-üst etdi - uğursuzluqların 60% -dən çoxu qazılan nöqtələrdə korroziya və qırılma ilə izlənildi.



İnteqrasiya edilmiş kliplər

Bu, montaj relslərini aradan qaldıran daha yeni dizayndır. Kliplok inteqral olaraq tək parça, yüngül və güclüdür. PV modulları birbaşa kliplokun üzərinə quraşdırıla bilər, material xərclərinə qənaət edir və yükdaşıma qabiliyyətini artırır.





Seçim və Quraşdırma Məsləhətləri

Kliplok növünü dam profilinə uyğunlaşdırın – Bucaq tipli kliploklar trapezoidal təbəqələrdə istifadə edilməməlidir və T tipli kliploklar digər profillər üçün uyğun deyil. Uyğunsuzluq gevşetmə və sızmalara səbəb olur.
Boltları çox sərt çevirməyin - biz adətən 20-30 N·m hədəfləyirik. Bundan kənara çıxın və su yalıtımını pozan polad təbəqəni əzəcəksiniz.
Və cənnət xatirinə, sızdırmazlığı qaçırmayın. Kliplok və dam arasındakı kiçik boşluq suyun içəriyə girdiyi yerdir, ona görə də onu düzgün doldurun.
Həmçinin yağışlı günlərdə işləməməyə çalışın. Rütubət mastikin yapışma gücünü öldürür və bu, sonradan sızma üçün bir reseptdir.

Son şey - müntəzəm yoxlamalarla davam edin. Boltları və sızdırmazlığı hər altı ayda bir dəfə verin və böyük fırtına və ya güclü qar yağışından sonra həmişə əlavə dövrə edin.
Onların ölçüsü sizi aldatmasına imkan verməyin – kliploklar ağır yükləri qaldırır. Tipi düzgün seçin və onu yaxşı quraşdırın və sürətli, sızdırmaz və etibarlı bir sistemə sahib olacaqsınız. Səhv edin və bunun əvəzini ödəyəcəksiniz – aşağı nəsil, damın zədələnməsi və ya daha da pisi, panellərin boşalması. Hiylə sadədir: kliplokunuzu dam ilə uyğunlaşdırın, düzgün şəkildə bərkidin və texniki xidmətin üstündə qalın.
