Günəş birləşdirici lövhə

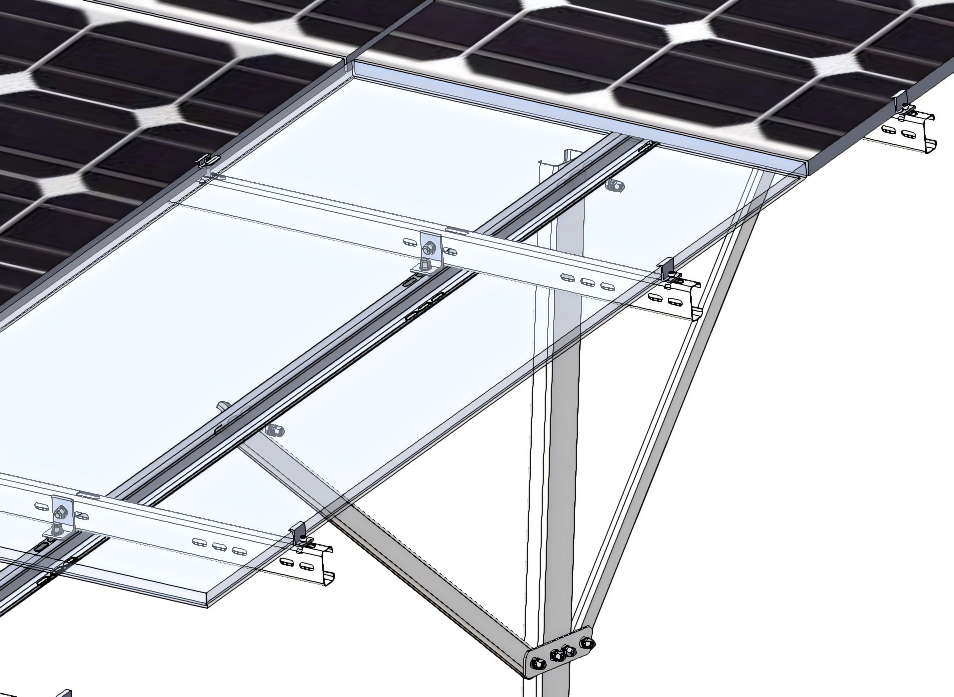

Günəş birləşdirici lövhə adlanan hissə əsasən qalın düzbucaqlıya bənzəyən möhkəm, düz metal parçasıdır. Pasın qarşısını almaq üçün örtülmüş yüksək möhkəm poladdan möhkəm tikilmişdir. Çox spesifik, planlı şəkildə ona qazılmış çoxlu bolt delikləri. Onun əsas işi super möhkəm bir keçid olmaqdır. O, bir-birinə bağlanan və dayaq strukturunun iki əsas hissəsini bağlayan ağır yüklü birləşdirici kimi fəaliyyət göstərir: günəş panellərini yuxarıda saxlayan üfüqi şüalar və yerə bərkidilmiş şaquli dirəklər. Bu hissələri möhkəm birləşdirərək, panellərdən və küləkdən gələn bütün çəki və gücün bütün quruluş boyunca və yerə təhlükəsiz şəkildə ötürülməsini təmin edir.

Qoşulma üsulu

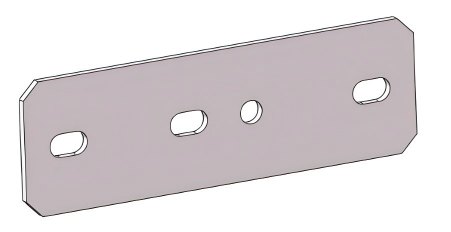

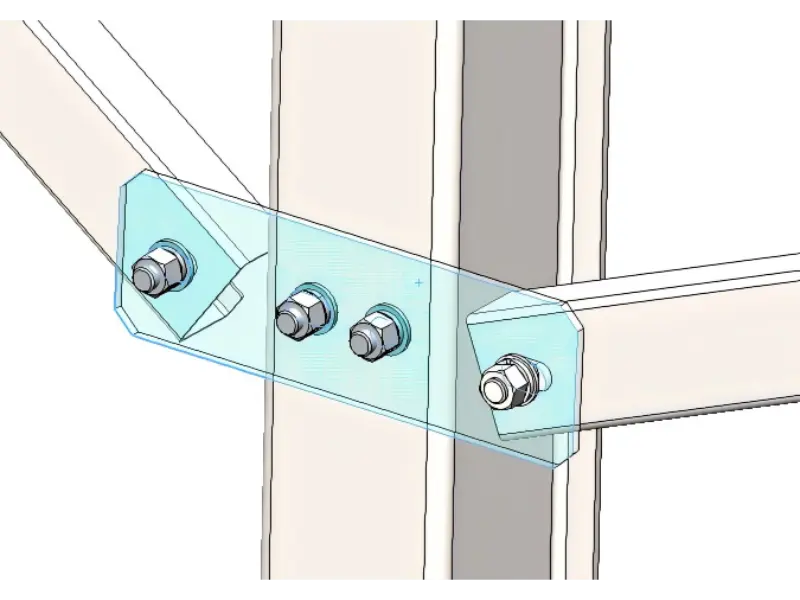

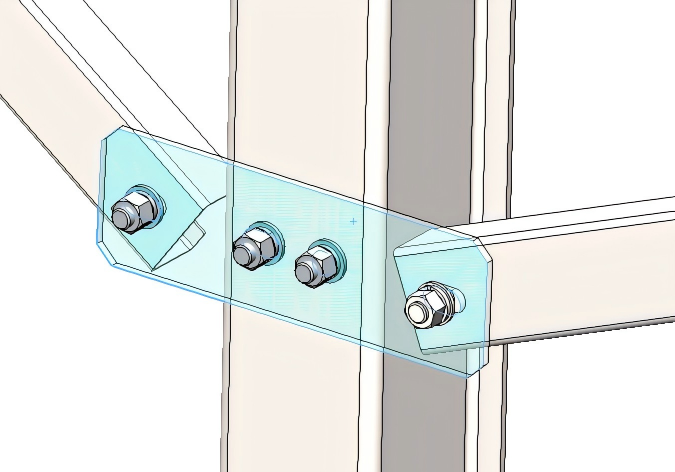

Birləşdirən günəş plitəsi adətən tək sütunlu yer dəstək sistemlərində və ya əlavə diaqonal bərkitmə tələb edən yerüstü dəstək sistemlərində olur. Bunun səbəbi, bütün qüvvələrin əsas sütuna effektiv şəkildə ötürülməsi və bununla da əsas uzununa şüanın uzunluğunu gücləndirmək və onu yerində təmin etməkdir. Ən azı dörd çuxur olmalıdır: diaqonal mötərizəni birləşdirmək üçün xarici deşiklər və əsas sütunu birləşdirmək üçün iki mərkəzi deşik.

Günəş enerjisi qurğusunun birləşdirici lövhəsinin hər iki tərəfdəki delikləri adətən cüt-cüt yerləşdirilir, çünki sütuna adətən yalnız iki maili kabel bağlanmalıdır. Mərkəzi dəliklər ümumiyyətlə ya üfüqi olaraq cüt-cüt, ya da şaquli olaraq cüt-cüt düzülür. Orientasiya fərqli olsa da, stress paylanması mahiyyətcə eyni qalır. Hal-hazırda, deşiklər eyni üfüqi xətt boyunca gərginliyin konsentrasiyasının qarşısını almaq və bununla da sabitliyi artırmaq üçün bir qayda olaraq şaquli bir quruluşda dizayn edilmişdir.

Dizayn xüsusiyyətləri

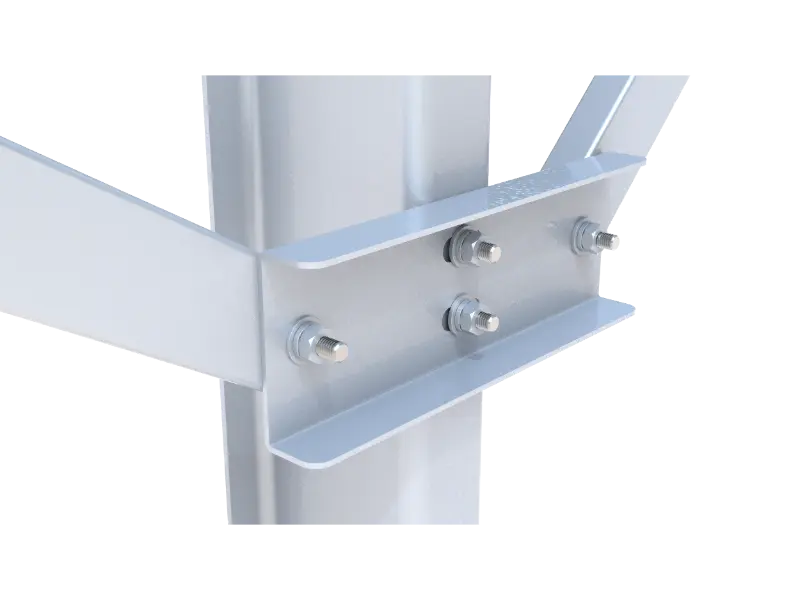

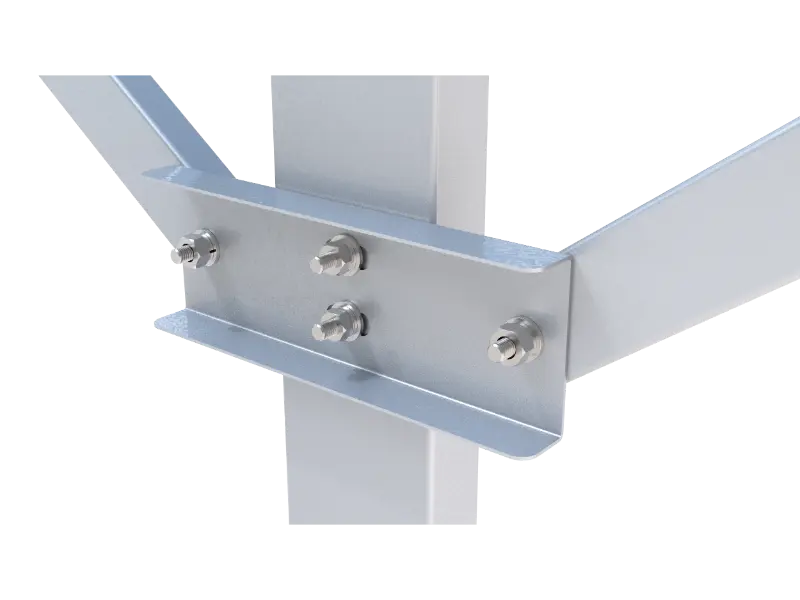

Mount solar birləşdirici lövhə də ağıllı dizayna malikdir: onun yuxarı və aşağı kənarları əyilmiş və ya bükülmüşdür. İnşaatçılar tez-tez bu formanı çox güclü külək və ya qar alan yerlərdə istifadə edirlər. Birləşdirici lövhədəki bükülmüş kənarlar, möhkəm göndərmə qutusunun gücləndirilmiş küncləri kimi işləyir. Bu yalnız görünüş üçün deyil; o, əslində metalı əyilməyə müqavimət göstərən daha sərt formada bağlayır.
