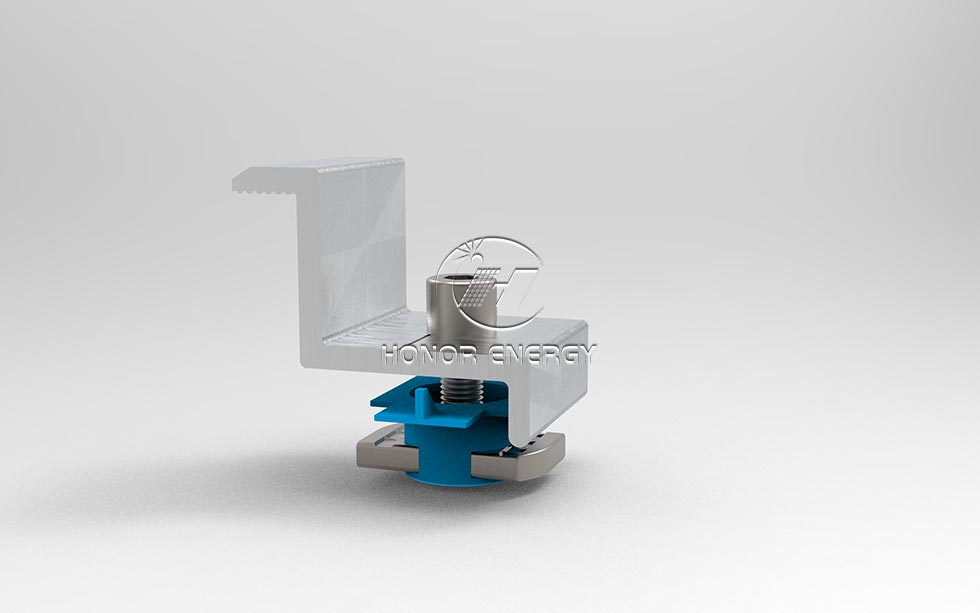

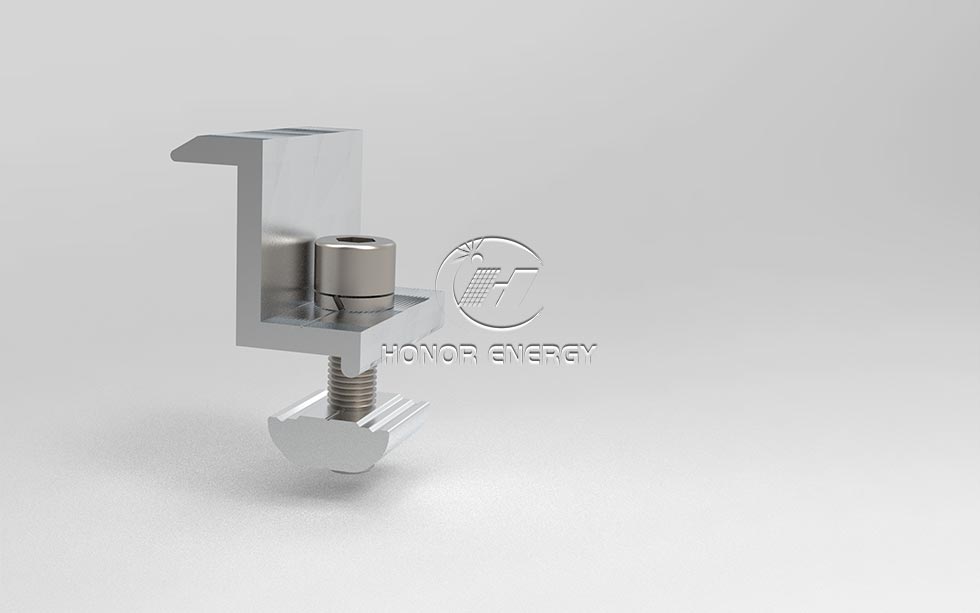

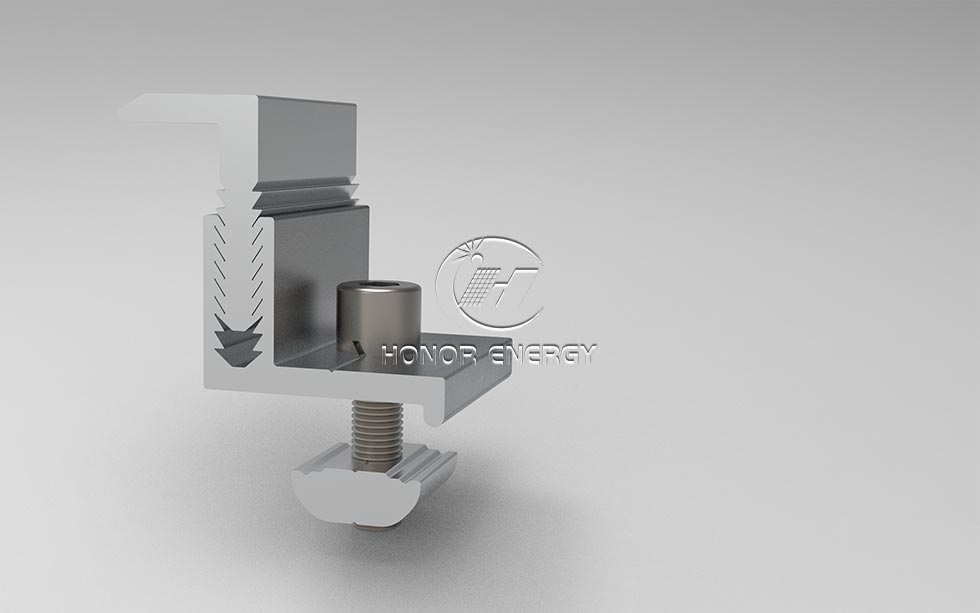

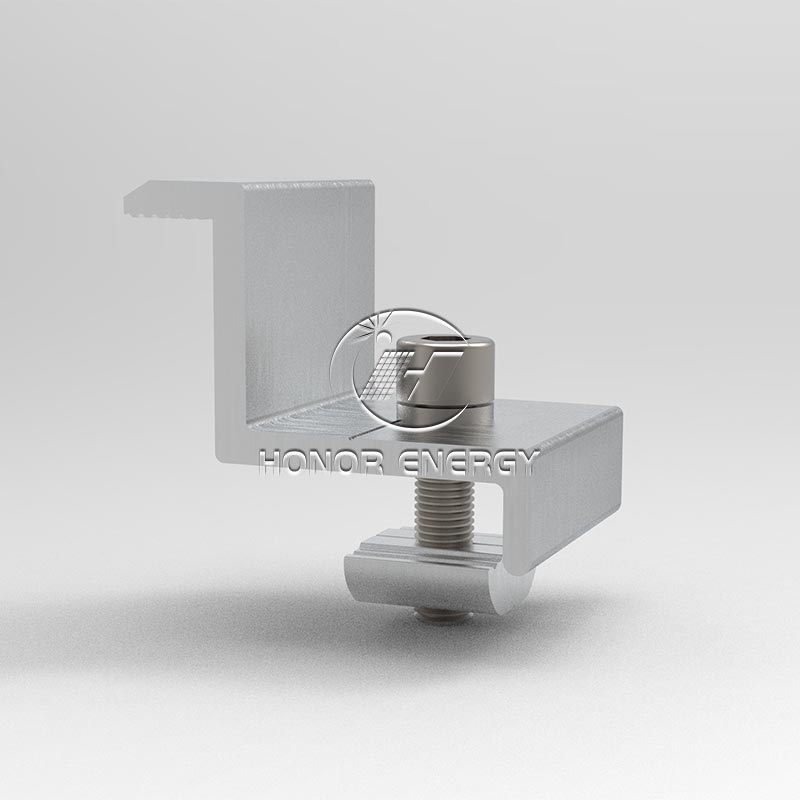

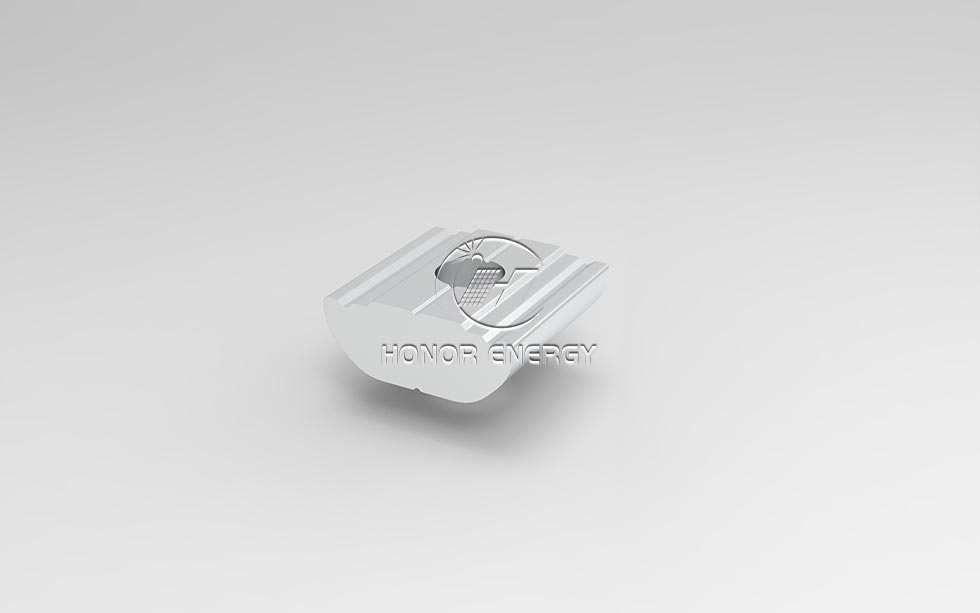

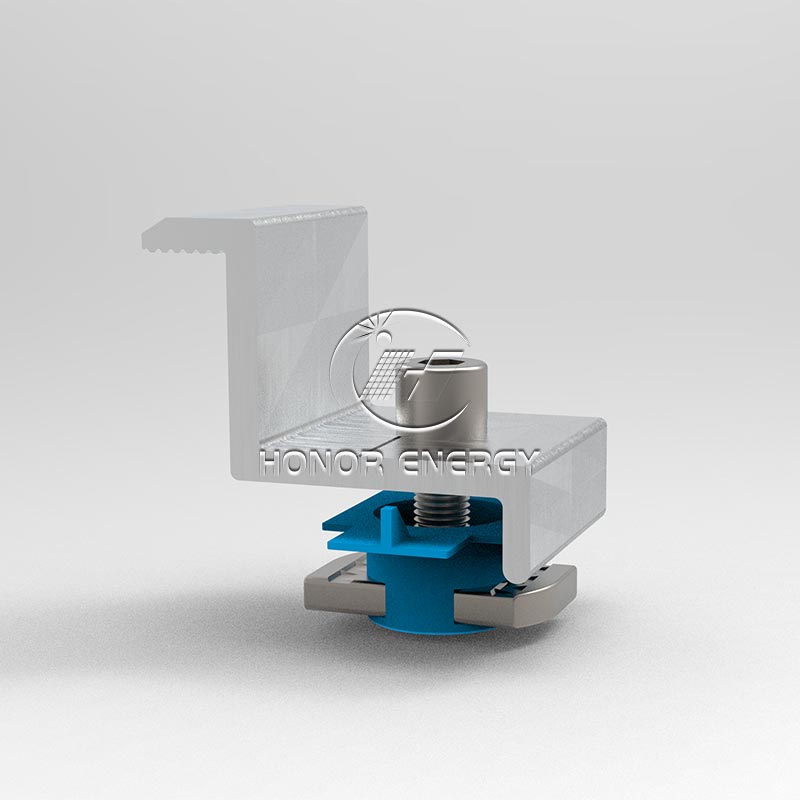

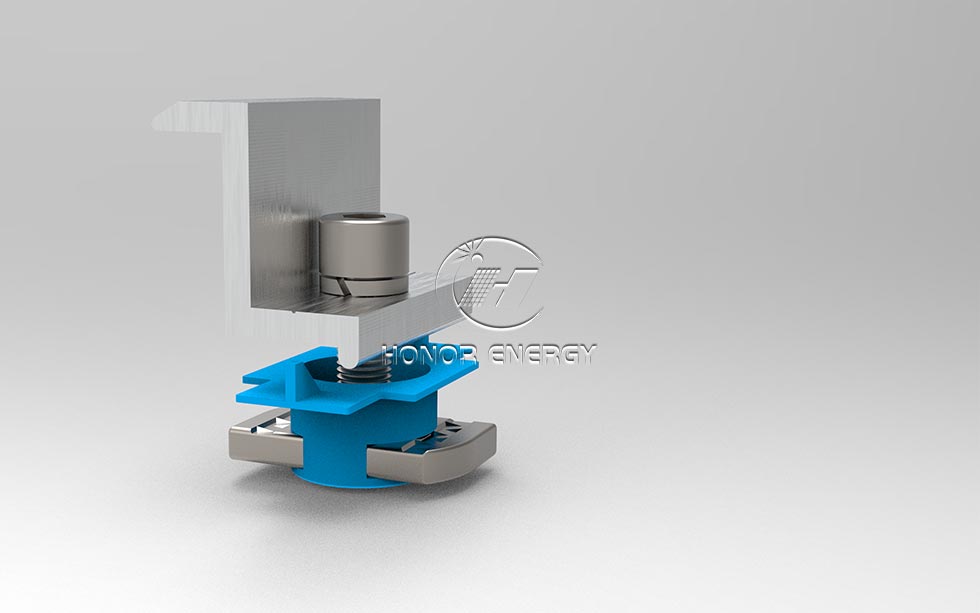

Günəş son qısqac

Sabit komponentlər: Qısqac gövdəsinin və boltların koordinasiyası vasitəsilə fotovoltaik modulların ucu modulların öz çəkisini və xarici yükləri (məsələn, külək və qar, külək təzyiqi) balanslaşdıraraq dəstəyin bələdçi relslərinə möhkəm bağlanır.

Tamponlamadan qorunma: Bəzi son sıxaclar içərisində rezin və ya silikon contalarla təchiz olunmuşdur ki, bu da komponent çərçivəsi ilə metal sıxacın gövdəsi arasındakı birbaşa sürtünməni azalda bilər, çərçivənin cızılmasının qarşısını alır və eyni zamanda temperaturun dəyişməsi nəticəsində yaranan termal genişlənmə və büzülmə gərginliyini azaldır.

Uyğunlaşma və tənzimləmə: Günəş panellərinin son qısqaclarının müxtəlif spesifikasiyası müxtəlif quraşdırma tələblərinə cavab verən müxtəlif qalınlıqlı (adətən 20-50 mm) və müxtəlif çərçivə tipli (məsələn, alüminium ərintisi, şüşə lifli plastik kimi) fotovoltaik modullara uyğunlaşdırıla bilər.

Ucu rels sıxacından yerə quraşdırılmış fotovoltaik elektrik stansiyaları, damda paylanmış fotovoltaik sistemlər və fotovoltaik pərdə divarları kimi ssenarilərdə geniş istifadə olunur. Xüsusilə komponentlərin yan tərəflərinin bərkidilməsi lazım olan düz döşənmiş və ya meylli quraşdırma konstruksiyaları üçün uyğundur. Fotovoltaik dəstək sistemlərində əvəzolunmaz köməkçi fiksasiya komponentidir.

Son qısqac dörd növə bölünür:

1.Ordinary end clamp: Boltun tənzimlənməsi spesifikasiya fərqlərinə çevik şəkildə cavab verən çoxsaylı qalınlıqdakı komponentlərə uyğunlaşdırılıb.
2. Tənzimlənən son sıxac: Boltun tənzimlənməsi spesifikasiya fərqlərinə çevik şəkildə cavab verən bir çox qalınlıqdakı komponentlərə uyğunlaşdırılıb.
3.Plastik qanad qısqacı:Plastik flanşlar və contalar ilə cızıqlara davamlıdır, gərginliyi azaldır və çərçivəni qoruyur.

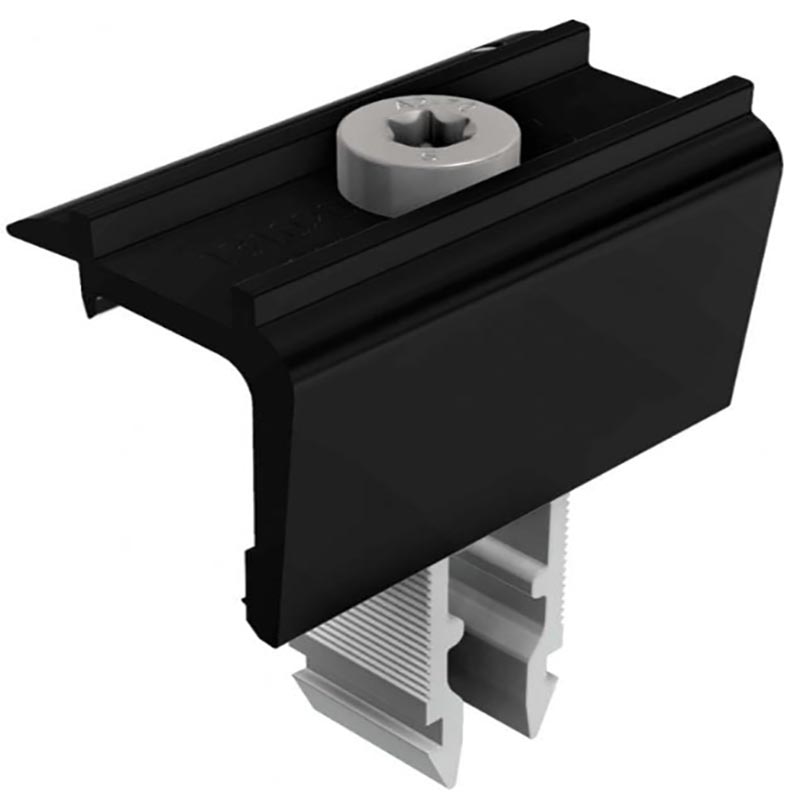

4.Rapid end clamp：Snap-on/slot dizayn alətsiz sürətli quraşdırmaya imkan verir və genişmiqyaslı tikintini sürətləndirir.

üstünlük

1. Əhatə olunan modellərin tam çeşidi: tənzimlənən, standart, plastik qanad və sürətli modellərin hamısı mövcuddur, 20 ilə 55 mm arasında dəyişən komponentlərlə uyğun gəlir, cızıqlara qarşı müqavimət və sürətli quraşdırma üçün bütün tələblərə cavab verir.
2.Detallar bonus xalları: Plastik qanad modeli ikiqat bufer qoruyucu çərçivəyə malikdir, tənzimlənən model dəqiq tənzimlənib, qara modeldə mat dekorasiya qarışığı var və tez quraşdırılan snap-on 100.000 dövrədən sonra davamlılıq üçün sınaqdan keçirilib.
3.Ruh dincliyi Zəmanəti: IEC sertifikatı + 12 illik zəmanət, az itki ilə toplu alış və rahatlıq

Quraşdırma Təlimatları

Quraşdırmadan əvvəl

Modelin günəş enerjisi ucun sıxacının qalınlığına (20-55 mm) uyğun olub olmadığını yoxlayın və quraşdırma səthindəki yağ ləkələrini və tozu təmizləyin.

Quraşdırma proseduru

Yerləşdirmə: Qısqac gövdəsini komponentin yan tərəfi ilə bələdçi rels arasında mərkəzləşdirin və kənarları hizalayın.
Əvvəlcədən bərkitmə: Yüngül güc tətbiq etmək və komponentləri bərabərləşdirmək üçün boltları əl ilə sıxın.
Sıxma: Heç bir boşluq olmadan sıx uyğunluğu təmin etmək üçün 8-12N · m-də sıxmaq üçün fırlanma anı açarından istifadə edin.

Xüsusi Buraxılış Qeydi

Plastik qanad ucluq sıxacı: Plastik flanş komponentin kənarına tamamilə uyğun olmalıdır.
Sürətli qısqac: Kart yuvasına itələdikdən sonra, toqqa "klik" ilə kilidlənənə qədər basın və sonra yerdəyişmə olmayana qədər yumşaq bir şəkildə itələyin.
