Orta sıxaclar və son sıxaclar

Düzünü desək, insanlar PV quraşdırma sistemləri haqqında danışanda bütün diqqət relslərə, dirəklərə, təməllərə yönəlir. Ancaq günəş panellərini həqiqətən yerində saxlayan hissələr sıxaclardır -orta sıxaclar və son clgücləndiricilər. Xiamen Honor Energy-də biz bir şeyi bilmək üçün kifayət qədər uzun müddətdir bu işdəyik: sıxaclarınız uğursuz olarsa, bütün massiviniz problemdədir.

Orta sıxaclar və son sıxaclar tam olaraq nədir və niyə hər ikisinə ehtiyacınız var?

Düzünü desəm, onların hər ikisi eyni əsas işi görür: günəş panellərini relslərin üstündə saxlamaq. Ancaq oturduqları yerdə bütün fərqlər var. Orta sıxaclar iki panel arasında keçir.

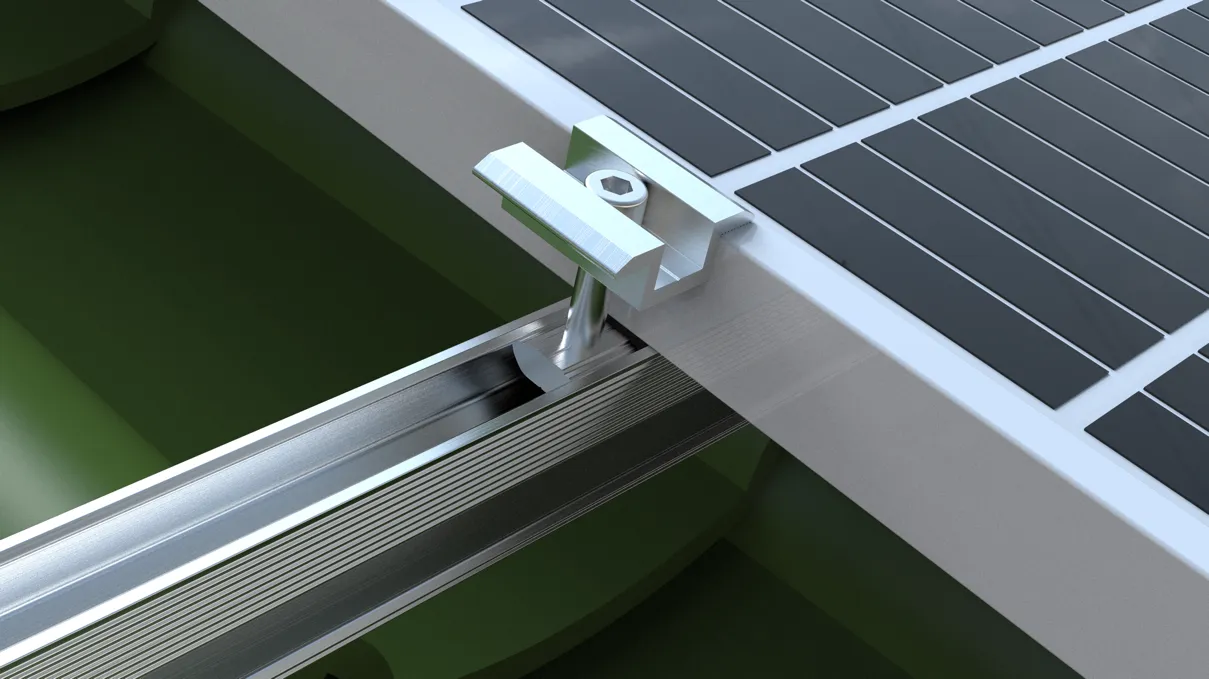

Bunu təsəvvür edin - solda və sağda bir paneliniz var və orta sıxac eyni anda hər ikisinin kənarını tutaraq boşluqda oturur. O, məsafəni bərabər saxlayır, panellərin hizalanmadan kənara çıxmasının qarşısını alır və hər şeyi altındakı relsə sıx şəkildə bağlayır. Hər panelə bunlardan ikisi lazımdır - hər tərəfdən bir. Son sıxaclar kitabçalardır. Onlar hər cərgənin ən başlanğıcında və ən sonunda gedirlər, yalnız birinci və sonuncu panelin xarici kənarından tuturlar. Onların işi külək əsdikdə bütün sıranın yan tərəfə sürüşməsinin qarşısını almaqdır. Onlar olmasaydı, bu sıra panellər zamanla yavaş-yavaş öz yolu ilə işləyəcəkdi. Beləliklə, sadə sözlərlə: orta sıxaclar birləşir və son sıxaclar qapaqdır. Hər ikisini istifadə edin, yoxsa massiviniz uzun müddət bir yerdə qalmayacaq. Panellərin hər bir sırasının xarici kənarlarında son sıxaclar (yan sıxaclar və ya kənar sıxaclar da deyilir) quraşdırılır. Hər bir son sıxac modulun yalnız bir xarici kənarını tutur və güclü küləklər və ya vibrasiya altında bütün sıranın yan tərəfə sürüşməsinin qarşısını almaq üçün "qapaq" rolunu oynayır. Son qısqaclar orta sıxaclardan daha diqqətli dizayn tələb edir, çünki onlar yalnız bir paneli tuturlar - yük altında, düzgün dizayn edilmədikdə fırlanmağa və ya çərçivədən sürüşməyə meyllidirlər. Sadə dillə desək: orta sıxaclar panellər arasındakı əlaqələri idarə edir, son sıxaclar isə kənarları idarə edir. Bir sıra fərdi panelləri tək, möhkəm bir quruluşa çevirmək üçün hər ikisinə ehtiyacınız var.

Spesifikasiyalar

Bazardakı Panellərin əksəriyyətinə uyğundur. Bizim orta sıxaclar və son sıxaclar maksimum uyğunluq üçün nəzərdə tutulmuşdur. Əsas PV modullarının çərçivə qalınlığı 30 mm-dən 50 mm-ə qədərdir və məhsullarımız onların demək olar ki, hamısını əhatə edir. Standart orta qısqac ölçüləri (modul qalınlığı): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Standart son qısqac ölçüləri (modul çərçivəsinin hündürlüyü): 35mm / 40mm / 45mm / 50mm Qısqacın uzunluğu: Standart 40mm, 50mm uzunluq istəyə görə mövcuddur6. Panel aralığı (orta qısqac): 20mm, 26mm, 28mm və s.. Biz həmçinin tək modeldə 30/34/38/42mm və ya 35/40/45/50mm-ni əhatə edən tənzimlənən orta sıxaclar və tənzimlənən son sıxaclar təklif edirik. Anbarınızda daha az SKU, iş yerində daha az baş ağrısı.

Materiallar və bitirmə

Alüminium Korpus, Paslanmayan Polad Avadanlıq Qısqacları açıq havada oturur, ildən-ilə günəşə, yağışa və temperaturun dəyişməsinə məruz qalır. Material düzgün deyilsə, üç-beş il ərzində paslanacaqlar. Bizim orta qısqaclarımız və son sıxaclarımız PV montaj sənayesində ən sübut edilmiş və geniş istifadə olunan alüminium növü olan 6063-T5 alüminium ərintisindən hazırlanır. Xarici mühitdə 20-25 il xidmət müddəti ilə yüksək dartılma gücü, aşağı çəki və əla korroziyaya davamlılıq təklif edir. Səth işlənməsi anodlaşdırılmışdır - təbii gümüş və ya şəffaf örtük, 8-10 mikron oksid təbəqəsi ilə. Bu nazik film korroziyaya davamlılığı əhəmiyyətli dərəcədə artırır. Xüsusi tələblər üçün qara anodlaşdırılmış və ya elektroforetik örtük də mövcuddur. Avadanlıq paslanmayan poladdan 304 və ya 316-dır – alüminium hissələri hələ də yaxşı vəziyyətdə olduqda paslanmayan boltlar və qoz-fındıqlar. Sürüşməyə qarşı yastıqlar EPDM rezinindən (etilen propilen dien monomer) hazırlanır, sıxac və modul çərçivəsi arasında yerləşdirilir. Bu yastıqlar iki məqsədə xidmət edir: külək yükləri altında panelin hərəkətinin qarşısını almaq üçün sürtünməni artırır və alüminium çərçivəni cızmaq və ya deformasiya etməmək üçün sıxma qüvvəsini yastıqlayır. EPDM kauçuku -40°C-dən 80°C-yə qədər etibarlı şəkildə fəaliyyət göstərən UV şüalarına və yaşa davamlıdır.

Hansı növləri təklif edirik?

Siz düşünürsünüz ki, orta sıxaclar və son sıxaclar olduqca sadədir – və onlar əsasən belədir. Ancaq illər keçdikcə bir ölçü mütləq hamıya uyğun olmadığını öyrəndik. Fərqli layihələr, fərqli panellər, fərqli sayt şərtləri - hamısı bir az fərqli bir şey istəyir. Beləliklə, ehtiyatda saxladığımız budur: Standart orta sıxaclar – bunlar sizin iş atlarınızdır. Onlar adi çərçivəli kristal silisium panellərə uyğun gəlir, buradakı layihələrin 90%-də gördüyünüz növ. 30 mm-dən 50 mm-ə qədər modul qalınlığı ilə uyğun gəlir. Qəşəng bir şey yoxdur, sadəcə möhkəm və etibarlıdır. Standart son sıxaclar - eyni fikir, lakin xarici kənarlar üçün. Eyni qalınlıq diapazonu, eyni sadə quraşdırma. Onlar nə etməli olduqlarını dəqiq şəkildə edirlər və bunu yaxşı edirlər.

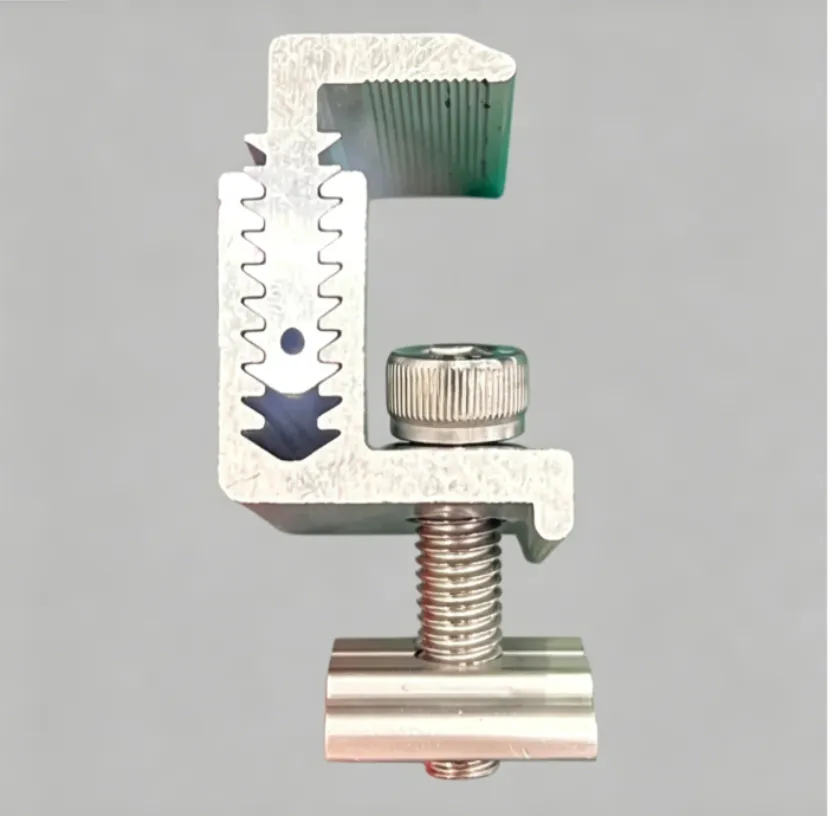

Tənzimlənən orta sıxaclar

İşin ağıllılaşdığı yer budur. Tək sıxac bir çox qalınlığı əhatə edir - bir modeldə 30/34/38/42 mm və ya 35/40/45/50 mm. Artıq hansı qalınlığa ehtiyacınız olduğunu təxmin etmək, dörd fərqli iş üçün dörd fərqli hissə yığmaq lazım deyil. Bir qutu götürün və əksər ssenarilər üçün əhatə olunacaqsınız. Tənzimlənən son sıxaclar-eyni tənzimlənən konsepsiya, lakin kənar mövqelər üçün. Sizə sıralarınızın uclarında eyni elastikliyi verir. İncə filmin orta və son qısqacları - bunlar bir az ixtisasdır. İncə film modulları standart kristal panellərdən daha nazikdir - biz 5 ilə 7,7 mm arasında danışırıq. Adi sıxaclar onları düzgün tuta bilməz. Beləliklə, biz xüsusi olaraq nazik film panellərini kənarlarına zərər vermədən etibarlı şəkildə tutmaq üçün nəzərdə tutulmuş daha dar çənə profilinə malik olanlar düzəldirik. Bu, bizim sıralamamızdır. Bu standart təkliflərdən kənar bir şeyə ehtiyacınız varsa - qeyri-standart qalınlıq, müəyyən uzunluq, müəyyən bir bitirmə - biz də fərdi qaçışlar edə bilərik.

Quraşdırma

Sadə, Sürətli, Qazma tələb olunmur Qısqacın quraşdırılması sadədir - panellərin özlərinə qazma aparılmır. Standart prosedur: relsləri (U-kanal, C-kanal və ya alüminium relslər) dayaq konstruksiyasına quraşdırın, PV panellərini yuxarıya qoyun, bitişik panellər arasında orta sıxaclar və kənar kənarlarda son sıxaclar qoyun, sonra boltlar sıxın. Hər bir modul iki orta sıxac tələb edir və hər bir sıra iki son sıxac tələb edir. Tövsiyə olunan sıxma anı modulun qalınlığından və sahənin şəraitindən asılı olaraq 8-15 N·m təşkil edir. Çox boşdur və panellər küləkdə sürüşəcək; çox sıx və modul çərçivəsinə zərər verə bilərsiniz. Ətraflı fırlanma anı tövsiyələri hər göndərmə ilə birlikdə verilir.

Tətbiqlər

Dam örtüklərindən tutmuş yerə bərkidicilərə, avtomobil dayanacaqlarından BIPV orta sıxaclarına və son qısqaclara qədər demək olar ki, hər növ PV quraşdırılmasında istifadə olunur. Paylanmış dam örtüyü PV: Oluklu polad damlar, düz beton damlar, kirəmitli yamaclı damlar - panelləri relslərə bərkidici sıxaclar. Yerə quraşdırılmış günəş fermaları: On minlərlə panel orta və son qısqaclarla panelə qoşulur. Bəs avtomobil dayanacaqları? Eyni hekayə — panellər avtomobil dayanacağı strukturuna daxil olur və sıxaclar həmişə etdiklərini edir: hər şeyi bərk-bərk saxlayın.

BIPV bir az fərqlidir, çünki panellər əslində binanın özünün bir hissəsidir. Amma təxmin edin nə? Hələ də sıxaclara ehtiyacınız var. Onlar isteğe bağlı deyil.

Düzünü desəm, tək şüşəli və ya ikiqat şüşəli modullardan, düz və ya əyilmiş modullardan istifadə etməyin heç bir əhəmiyyəti yoxdur - orta sıxaclar və son sıxaclar bütün massivin dağılmasının qarşısını alan yapışqandır. Onlarsız bir yığın boş panellərdən başqa bir şeyiniz yoxdur.

Niyə Məhsullarımızı Seçməlisiniz?

Biz onu örtməyəcəyik—Xiamen Honor Energy illərdir PV montaj işindədir. Biz günəş qurğusunda işlərin harada səhv getdiyini dəqiq bilirik. Qısqaclar kiçik ola bilər, lakin insanların gözlədiklərindən daha tez-tez uğursuz olurlar. Boş vintlər, köhnə rezin, köhnəlmiş anodlaşdırılmış örtük - bu detallardan hər hansı biri bütün massivin təhlükəsizliyini poza bilər. Buna görə də biz materiallarda küncləri kəsmirik: 6063-T5 alüminium, 304 paslanmayan polad və EPDM kauçuk - bütün sübut edilmiş, sənaye standartı həllər. Düzgün anodizasiya problemsiz 20 il açıq havada xidmət deməkdir. Spesifikasiyalarımız bazarda olan panellərin böyük əksəriyyətini əhatə edir – 30 mm-dən 50 mm qalınlığa qədər, əsasən hamısı örtülüdür. Fərdi ölçülərə ehtiyacınız varsa, bunu da edə bilərik. Qısqaclar kiçikdir. Ancaq onları qiymətləndirməyin. Sizi ruhdan salmayacaq etibarlı sıxaclara ehtiyacınız varsa, əlaqə saxlayın.
